Kotwienie regałów magazynowych – kiedy jest konieczne i na czym polega?

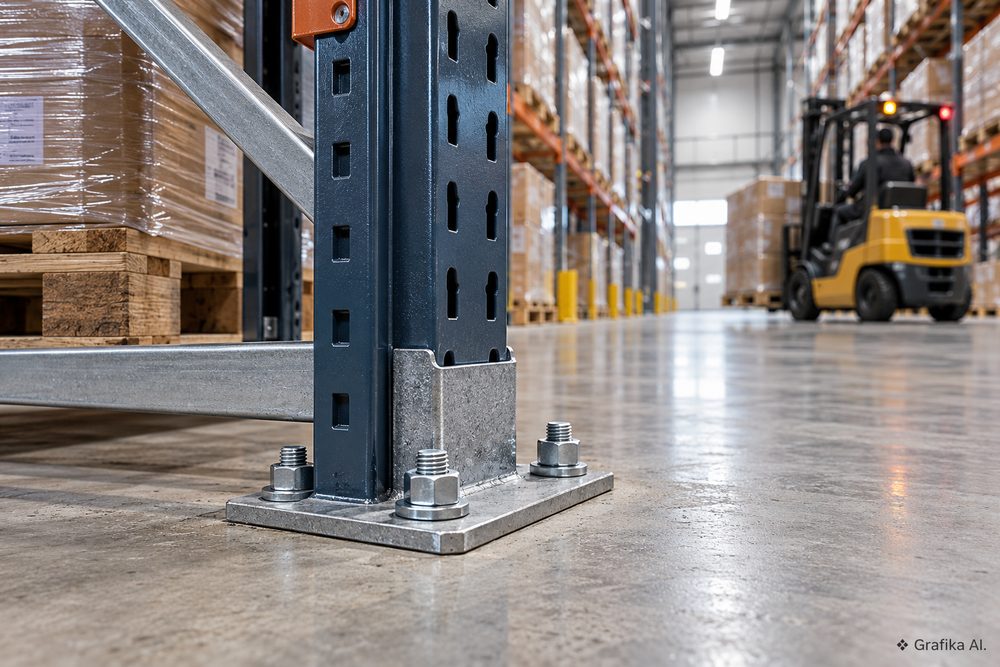

Regał paletowy o wysokości 6 metrów, obciążony kilkoma tonami towaru, nie powinien stać na posadzce wyłącznie pod własnym ciężarem. Wystarczy uderzenie wózka widłowego w słup albo nieprawidłowe odstawienie palety, aby pojawiły się siły poziome zagrażające stabilności konstrukcji. Kotwienie regałów magazynowych polega na mechanicznym połączeniu ich podstaw z odpowiednio wytrzymałym podłożem. Nie jest jednak czynnością, którą można wykonać według jednej zasady dla wszystkich systemów. Liczą się rodzaj regału, jego geometria, obciążenia, sposób obsługi oraz parametry betonowej posadzki.
Kiedy kotwienie regałów magazynowych jest obowiązkowe?
W przypadku regałów paletowych obsługiwanych wózkami widłowymi mocowanie do posadzki stanowi standardowy element bezpiecznego montażu. Konstrukcja musi przenosić nie tylko pionowy ciężar składowanych palet, ale również siły poziome powstające podczas załadunku, rozładunku i przypadkowych uderzeń. Brak zakotwienia zwiększa ryzyko przesunięcia podstawy, utraty stateczności, a w skrajnym przypadku przewrócenia regału.
W Polsce znaczenie mają przede wszystkim norma PN-EN 15635:2010, dotycząca użytkowania i utrzymania stalowych systemów składowania, oraz PN-EN 15512+A1:2022-08, określająca zasady projektowania konstrukcji regulowanych regałów paletowych. Normy techniczne nie oznaczają automatycznie, że każdy regał, niezależnie od konstrukcji, trzeba przykręcić do podłogi. O wymaganym mocowaniu decydują projekt konstrukcyjny, instrukcja producenta i warunki eksploatacji. Obowiązki pracodawcy w zakresie zapewnienia bezpiecznego wyposażenia wynikają natomiast z przepisów BHP.
Przy ocenie konieczności kotwienia należy sprawdzić przede wszystkim:
- Rodzaj konstrukcji – regały paletowe, wspornikowe i wysokiego składowania wymagają indywidualnie określonego sposobu stabilizacji.
- Wysokość i głębokość regału – im bardziej smukła konstrukcja, tym większe znaczenie mają siły poziome i odporność na przewrócenie.
- Obciążenie użytkowe – liczy się zarówno dopuszczalna masa jednostek ładunkowych, jak i rozkład obciążeń na poszczególnych poziomach.
- Sposób obsługi – ruch wózków widłowych i układnic oznacza inne zagrożenia niż ręczne pobieranie niewielkich kartonów.
- Wymagania producenta – dokumentacja określa rozmieszczenie, typ i liczbę kotew oraz warunki ich zastosowania.
Przykładowo regał paletowy o wysokości 7 metrów i głębokości ramy 1100 mm, obsługiwany wózkiem wysokiego podnoszenia, wymaga zaprojektowanego zakotwienia. Nawet gdy łączna masa towarów wynosi kilkanaście ton, nie gwarantuje to stateczności podczas oddziaływania sił poziomych. Duży ciężar nie zastępuje kotew.
Inaczej wygląda sytuacja z niskim regałem półkowym o wysokości 180 cm, wykorzystywanym do ręcznego składowania lekkich produktów. Niektóre modele wolnostojące mogą pracować bez kotwienia, jeżeli producent przewidział takie zastosowanie i potwierdzona jest ich stateczność. Nie należy jednak przenosić tej zasady na wszystkie regały półkowe, zwłaszcza ustawiane w ciągach lub obciążane ciężkimi przedmiotami.
Najczęstszy błąd polega na traktowaniu wysokości jako jedynego kryterium. Niski regał wspornikowy z długimi elementami stalowymi również może wymagać solidnego zakotwienia ze względu na momenty wywracające. Decyzję należy więc podejmować na podstawie dokumentacji konkretnego systemu, a nie samego wyglądu konstrukcji.
Jak prawidłowo zakotwić regał do posadzki betonowej?
Kotwienie rozpoczyna się od sprawdzenia podłoża, a nie od wiercenia otworów. Posadzka przemysłowa musi przenieść naciski od stóp regału oraz siły przekazywane przez kotwy. Istotne są jej grubość, klasa betonu, stan techniczny, zbrojenie, rozmieszczenie dylatacji i odległości punktów mocowania od krawędzi.
Nie istnieje jedna uniwersalna grubość posadzki ani jedna średnica kotwy odpowiednia dla wszystkich regałów. Przykładowo beton klasy C20/25 i posadzka o grubości 200 mm mogą stanowić wymagania konkretnego projektu, ale nie są automatycznym standardem dla każdej instalacji. Parametry muszą wynikać z obliczeń oraz dokumentacji systemu mocowania.
Prawidłowy montaż przebiega w następującej kolejności:
- Weryfikacja projektu i posadzki. Monter sprawdza plan ustawienia regałów, obciążenia stóp, wymagany typ zakotwienia oraz możliwość wykonania otworów w wyznaczonych punktach.
- Ustawienie i wypoziomowanie konstrukcji. Ramy ustawia się zgodnie z projektem, a nierówności kompensuje odpowiednimi podkładkami stalowymi dopuszczonymi przez producenta.
- Wykonanie otworów. Średnicę, głębokość wiercenia i odległości od krawędzi betonu dobiera się do konkretnej kotwy. Przed wierceniem należy sprawdzić przebieg instalacji i elementów konstrukcyjnych w posadzce.
- Osadzenie kotew. Otwory oczyszcza się zgodnie z instrukcją systemu mocującego. Przy kotwach wklejanych dodatkowo trzeba przestrzegać temperatury montażu i wymaganego czasu utwardzania żywicy.
- Dokręcenie i kontrola. Kotwy wymagające dokręcenia montuje się z momentem określonym przez producenta. Następnie kontroluje się geometrię regału, kompletność mocowań i zgodność wykonania z projektem.
W praktyce stosuje się między innymi kotwy mechaniczne rozporowe oraz kotwy chemiczne (wklejane). Oba rozwiązania mają ograniczenia. Kotwy mechaniczne umożliwiają zwykle szybkie zakończenie montażu, lecz podczas rozpierania wywierają nacisk na beton. Kotwy chemiczne mogą być przydatne w określonych warunkach podłoża i przy odpowiednio zaprojektowanych odległościach od krawędzi, jednak wymagają dokładnego przygotowania otworu i czasu na związanie żywicy.
Przykład z praktyki: podczas rozbudowy magazynu monter trafia na dylatację posadzki bezpośrednio pod planowaną stopą regału. Przesunięcie otworu o kilka centymetrów bez uzgodnienia z projektantem nie rozwiązuje problemu. Zmienia geometrię połączenia i może naruszyć wymagane odległości montażowe. W takiej sytuacji trzeba zweryfikować możliwość zmiany lokalizacji ramy lub zastosowania zaprojektowanego rozwiązania alternatywnego.
Podobne ryzyko występuje przy posadzkach z ogrzewaniem podłogowym, instalacjami technologicznymi albo betonem o niepotwierdzonej wytrzymałości. Wiercenie bez rozpoznania podłoża może skończyć się uszkodzeniem instalacji, a niewłaściwa kotwa nie zapewni wymaganej nośności.
Nie należy też zakładać, że zastosowanie większej liczby kotew zawsze poprawi bezpieczeństwo. Zbyt małe odstępy między nimi mogą ograniczyć nośność grupy mocowań. Liczba i rozmieszczenie punktów kotwiących powinny wynikać z projektu, a nie z decyzji montera podjętej na miejscu.
Jak kontrolować kotwienie i kiedy konieczna jest naprawa?
Prawidłowo zamocowany regał nie pozostaje bezobsługowy przez cały okres eksploatacji. Kotwy, stopy i posadzka wymagają regularnej kontroli, szczególnie w magazynach o intensywnym ruchu wózków widłowych. Uderzenie w dolną część ramy może uszkodzić nie tylko słup, ale również połączenie z podłożem.
Norma PN-EN 15635 przewiduje bieżące zgłaszanie uszkodzeń, kontrole wewnętrzne oraz eksperckie przeglądy regałów przeprowadzane w odstępach nieprzekraczających 12 miesięcy. Częstotliwość kontroli wewnętrznych ustala się na podstawie oceny ryzyka. W magazynie pracującym na trzy zmiany będzie ona zwykle większa niż w obiekcie o sporadycznym ruchu.
Podczas sprawdzania zakotwienia należy zwrócić uwagę na:
- poluzowane lub brakujące kotwy;
- pęknięcia i wykruszenia betonu wokół stóp;
- odkształcone podstawy słupów i ślady ich przemieszczania;
- korozję elementów mocujących;
- przechylenie konstrukcji i zmiany położenia podkładek poziomujących.
Wyobraźmy sobie regał paletowy, w którego stopę kilkukrotnie uderzył wózek widłowy. Na pierwszy rzut oka uszkodzona jest jedynie osłona słupa. Po jej zdjęciu okazuje się jednak, że podstawa została odkształcona, a wokół jednej kotwy pojawiło się pęknięcie betonu. Sama wymiana osłony nie wystarczy. Konieczna jest ocena uszkodzonego mocowania, stopy, słupa i podłoża.
Kiedy wystarczy naprawa, a kiedy trzeba wyłączyć regał z użytkowania? Decyduje ocena ryzyka i zakres uszkodzenia. Jeżeli występuje podejrzenie utraty nośności lub stateczności, zagrożony fragment należy zabezpieczyć przed dalszym użytkowaniem i zlecić ocenę kompetentnej osobie. Nie wolno po prostu dokręcić poluzowanej kotwy ani zastąpić jej dłuższą bez ustalenia przyczyny uszkodzenia.
Przy zakupie nowych konstrukcji dobrze od razu ustalić z dostawcą nie tylko parametry nośności, ale również szczegóły mocowania, wymagania wobec posadzki i dokumentację odbiorową. Dotyczy to zarówno pojedynczego regału paletowego, jak i całych instalacji. Dobierając regały magazynowe, należy sprawdzić, czy oferta uwzględnia właściwe kotwy, podkładki poziomujące, montaż oraz wymagania dotyczące podłoża. Pominięcie tych elementów na etapie zamówienia może oznaczać dodatkowe prace i opóźnienie uruchomienia magazynu.
Istotna jest też jedna niedogodność: zakotwienie ogranicza swobodę późniejszej reorganizacji hali. Przesunięcie regałów wymaga ponownego zweryfikowania projektu, posadzki i miejsc kotwienia. Starych otworów nie powinno się wykorzystywać automatycznie, a zmiana konfiguracji może wpłynąć na dopuszczalne obciążenia konstrukcji.
FAQ – najczęstsze pytania o kotwienie regałów magazynowych
Czy każdy regał magazynowy musi być zakotwiony?
Nie. Obowiązek zastosowania mocowania zależy od konstrukcji, obciążenia, sposobu użytkowania i instrukcji producenta. Regały paletowe obsługiwane wózkami widłowymi standardowo wymagają kotwienia, natomiast niektóre lekkie regały półkowe mogą być wolnostojące.
Ile kotew potrzeba do zamocowania regału?
Liczbę kotew określa projekt i dokumentacja producenta. Nie można przyjmować jednej kotwy na stopę jako zasady uniwersalnej. Znaczenie mają siły działające na konstrukcję, typ stopy, parametry kotwy i wytrzymałość betonu.
Czy regał można zakotwić do kostki brukowej?
Standardowe kotwienie regałów paletowych do samej kostki brukowej nie zapewnia odpowiednio zweryfikowanego mocowania. Konieczna jest konstrukcja podłoża zaprojektowana do przenoszenia sił od regału i kotew.
Czy można samodzielnie zamontować kotwy?
Montaż powinien wykonać personel posiadający odpowiednie kompetencje i dokumentację techniczną. Błędna głębokość otworu, niewłaściwy moment dokręcenia lub nieodpowiedni typ kotwy mogą istotnie zmniejszyć nośność mocowania.
Jak często sprawdzać zakotwienie regałów?
Stan mocowań należy uwzględniać w bieżących kontrolach wynikających z oceny ryzyka. Ekspercki przegląd regałów powinien odbywać się co najmniej raz na 12 miesięcy, a po poważnym uderzeniu lub zauważeniu uszkodzenia konieczna jest niezwłoczna ocena.
Czy kotwy można wykorzystać ponownie po przestawieniu regału?
Nie należy tego robić bez potwierdzenia możliwości ponownego użycia w dokumentacji konkretnego systemu mocującego. Wiele kotew mechanicznych nie jest przeznaczonych do demontażu i ponownego montażu. Nowa lokalizacja regału wymaga także oceny posadzki.
Od czego zacząć przed montażem regałów?
Najpierw należy uzyskać od dostawcy plan kotwienia z wymaganiami dotyczącymi posadzki, a następnie porównać je z dokumentacją rzeczywistego podłoża. Dopiero po potwierdzeniu zgodności tych parametrów należy wyznaczać otwory i rozpoczynać wiercenie. To pozwala uniknąć jednego z najdroższych błędów montażowych: instalacji regałów na posadzce, której nośności lub przydatności do zakotwienia nikt wcześniej nie sprawdził.
